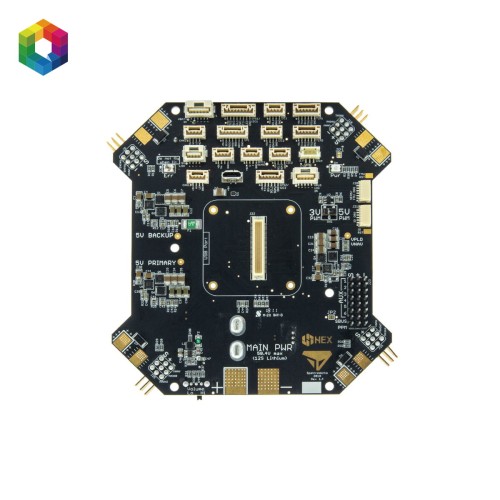

Kore - carrier board dla CUBE
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Carrier Board dla dużych i średnich kopterów, wymaga modułu The Cube najlepiej Orange.
Cechy:
napięcie zasilania do 12S (50,4V)
140A prądu i do 280A chwilowo
złącza prądowe i sygnałowe regulatorów usytułowane w rogach
zasilanie 12V dla lamp nawigacyjnych w każdym rogu
wbudowany czujnik prądu i napięcia
redundantne źródła zasilania dla komponentów krytycznych
złącza do payloadu 5V, 12V i bezpośrednio z baterii z bezpiecznikami resetowalnymi
diody statusu
wbudowany buzzer z regulacją głośności
wyprowadzone wszystkie porty The Cube
łatwo dostępny przełącznik poziomu PWM (3,3V lub 5V)
złącza takie same jak na standardowej płytce The Cube
złącza do debugowania procesorów IO i FMU
Standardowe przewody:
4-pinowy JST GH
6-pinowy JST GH
Przewody do zasilania payloadu:
4-pinowy Clik-Mate 1.25mm (dla 5V)
5-pinowy Clik-Mate 1.25mm (dla 12V)
6-pinowy Clik-Mate 1.25mm (bezpośrednio z baterii)
Uwaga: Pixhawk 2.1 Cube NOT jest w komplecie.
Wyprodukowano na Tajwanie.
FEATURES AT-A-GLANCE
- Up to 12-cell Lithium battery (50.4V)
- 140A continuous current with 280A surges
- Power and signal for ESCs conveniently located in corners
- 12V navigation light power available at each corner
- Built-in power distribution
- Built-in voltage and current sense
- Redundant power supplies for flight critical components
- Payload connectors with resettable fuses for 5V, 12V, and direct battery power
- Good power and error indicator lights
- Built-in buzzer with volume control
- Connectors for every function of Pixhawk Cube
- Easily accessible PWM voltage level selector (3.3V or 5V)
- Resistant to ground bounce on PWM signal
- Connector-compatible with standard ProfiCNC carrier board
- Connector ports for debugging IO and FMU processors
STANDARD CABLES:
4-pin JST GH
6-pin JST GH
PAYLOAD POWER CABLES:
4-pin Clik-Mate 1.25mm (for 5V payload power)
5-pin Clik-Mate 1.25mm (for 12V payload power)
6-pin Clik-Mate 1.25mm (for battery payload power)
NOTE: Pixhawk 2.1 Cube NOT included.
